Прочтите сначала: Компания отказывается гарантировать работоспособность и адаптируемость данного продукта для специальных целей. Компания несет ответственность только за этот продукт и не несет ответственности за косвенные, особые и сопутствующие убытки. Информация , относящаяся к данному...
Прочтите сначала:
Компания отказывается гарантировать работоспособность и адаптируемость данного продукта для специальных целей.
Компания несет ответственность только за этот продукт и не несет ответственности за косвенные, особые и сопутствующие убытки.
Информация , относящаяся к данному руководству по эксплуатации, может быть изменена без предварительного уведомления.
Внимательно прочтите предупреждения и меры предосторожности в данном руководстве, чтобы обеспечить безопасное использование и обслуживание.
В данном руководстве для обозначения важной информации используются следующие символы. Обязательно обратите внимание на эти инструкции!
Обзор продукта:

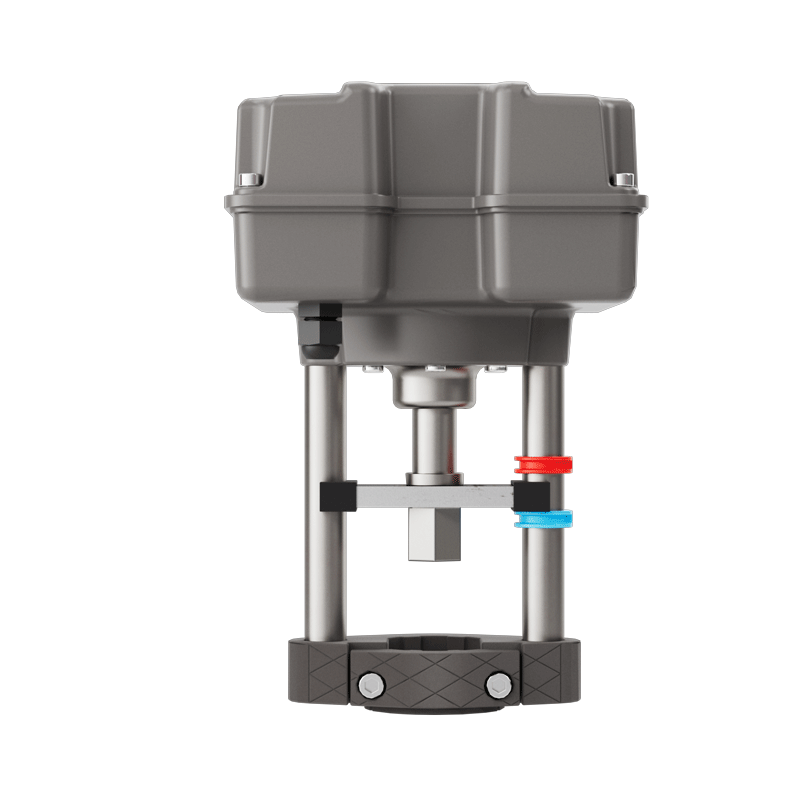

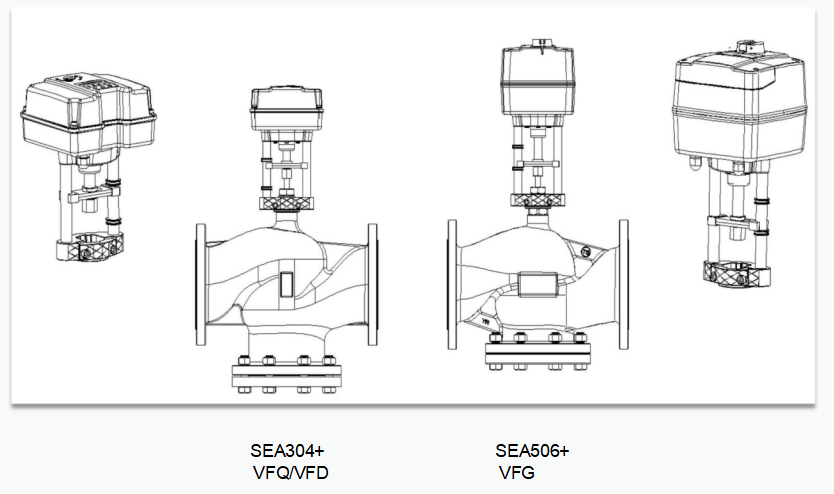

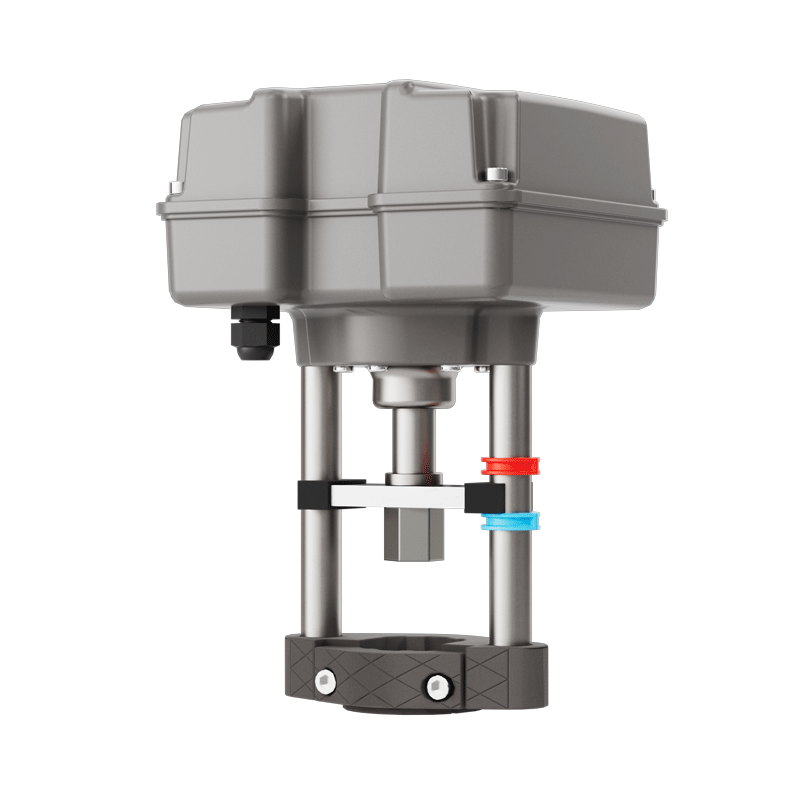

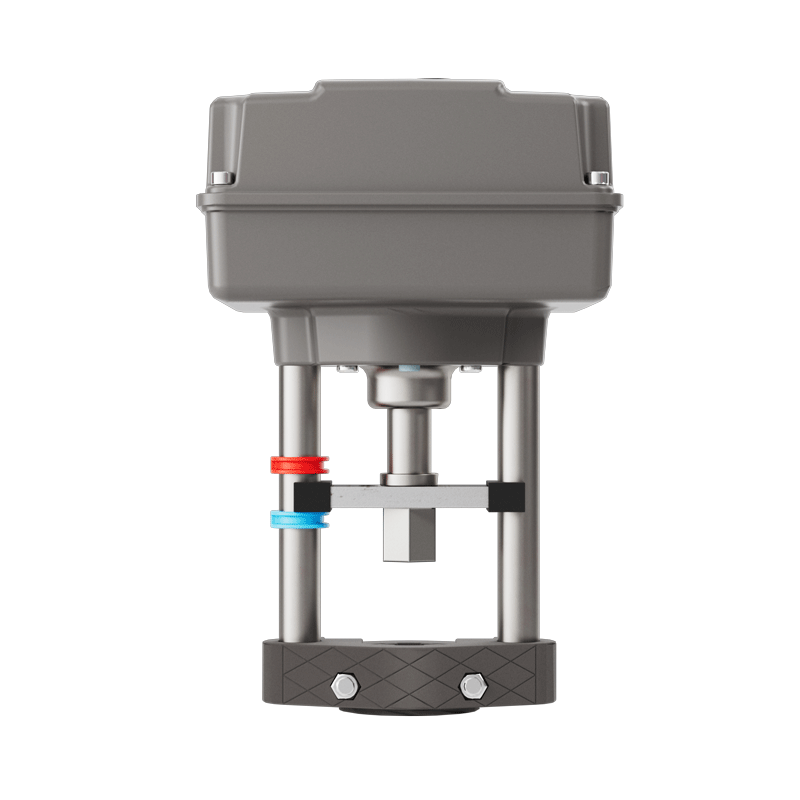

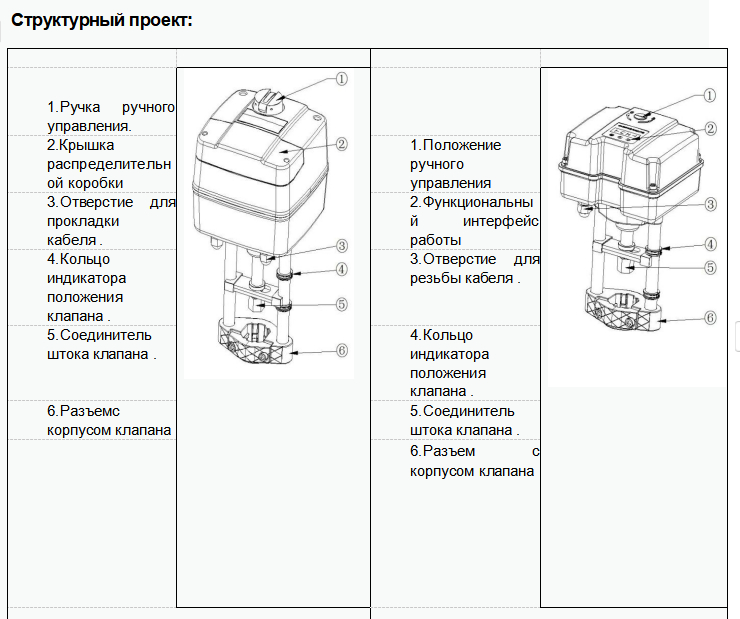

МОРЕ Серия интеллектуальных электрических приводов с прямым ходом. Привод и корпус регулирующего клапана представляют собой электрический регулирующий клапан. Электрический регулирующий клапан широко используется в системах автоматического управления зданиями, такими как кондиционирование воздуха, охлаждение и отопление . Холодная вода, горячая вода, пар и другие неагрессивные материалы. Регулирование потока среды. Он также подходит для систем автоматического управления производством в химической, нефтяной, металлургической, электроэнергетической, легкой промышленности и других отраслях промышленности.

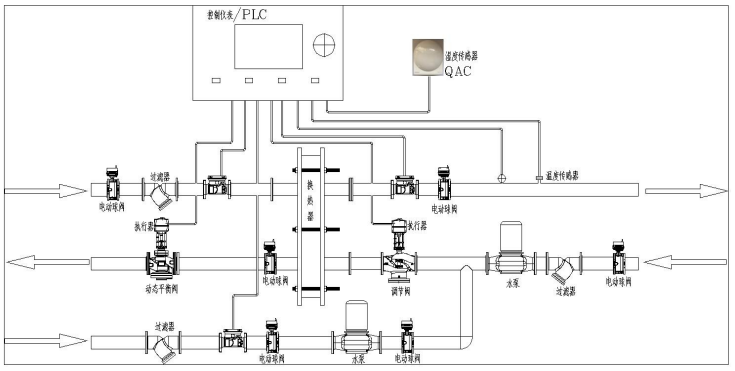

Электрический регулирующий клапан используется вместе с электрическим приводом и может принимать различные управляющие сигналы. В системе управления он может контролировать такие параметры, как температура, влажность, давление и расход.
Электрические регулирующие клапаны обладают преимуществами высокой точности управления, простоты установки и надежности работы.
Особенности продукта:
1.Электрический привод имеет механическую функцию ручного управления и электрическую функцию ручного управления.
2.Есть два варианта скорости бега: быстрый и медленный.
3.Направление движения можно выбрать вперед или назад.
4.Он имеет функцию автоматического определения хода. После установки регулирующего клапана и привода ход будет автоматически согласован с клапаном после подачи питания, без ручного управления.
5.Имеет четкую внешнюю индикацию положения клапана.
6.Выбираемая регулировка характеристической кривой
7.Привод пропорциональной регулировки принимает различные управляющие сигналы 0(2)-10В постоянного тока, 0(4)-20мА.
8.Использование бесщеточного двигателя, быстрый отклик и плавная работа.
9.быть оснащен водонепроницаемым приводом со степенью защиты IP68 для использования в особых условиях, таких как траншеи и подземные колодцы .
10.С функцией сброса при выключении питания (опция, направление сброса выбирается )
Технические параметры:
| Параметры модели |
SEA304-2 |
SEA504-2 |
SEA506-2 |
SEA806-2 |
SEA1006-2 |
SEA314-2 |
SEA514-2 |
| источник питания | 24 В постоянного тока/24 В переменного тока | 24 В постоянного тока/24 В переменного тока | 24 В постоянного тока/24 В переменного тока 220 В переменного тока | 24 В постоянного тока/24 В переменного тока 220 В переменного тока | 24 В постоянного тока/24 В переменного тока 220 В переменного тока | 24 В постоянного тока/24 В переменного тока | 24 В постоянного тока/24 В переменного тока |
| Потребляемая мощность | 40ВА | 40ВА | 50ВА | 100ВА | 100ВА | 40 ВА | 40 ВА |
| движущая сила | 3000Н | 5000Н | 5000Н | 8000Н | 10000Н | 3000Н | 5000Н |
| сигнал управления | 0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
| сигнал обратной связи | 0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
| Максимальный ход | 40 мм | 40 мм | 60 мм | 60 мм | 60 мм | 40 мм | 40 мм |
| время работы | 80 секунд | 92 секунды | 92 секунды | 90 секунд | 90 секунд | 80 секунд | 92 секунды |
| Уровень защиты | IP54 | IP54 | IP54 | IP54 | IP54 | IP68 | IP68 |
| Функция самопроверки поездки | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация |
| Функция ручного управления | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация |
| Функция приложения Bluetooth | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный |
| 485Связь | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный |
| температура окружающей среды | - 10~55℃ | - 10~55℃ | - 10~55℃ | - 10~55℃ | - 10~55℃ | - 10~55℃ | - 10~55℃ |
| Вес (кг) | 6,65 | 6,65 | 6,65 | 6,85 | 6,85 | 6,75 | 6,75 |
| Параметры модели |
SEA506 SD |
SEA806 SD |
SEA1006 SD |
| источник питания | 24 В постоянного тока/24 В переменного тока 220 В переменного тока | 24 В постоянного тока/24 В переменного тока 220 В переменного тока | 24 В постоянного тока/24 В переменного тока 220 В переменного тока |
| Потребляемая мощность | 50ВА | 100ВА | 100ВА |
| движущая сила | 5000Н | 8000Н | 10000Н |
| сигнал управления | 0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
| сигнал обратной связи | 0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
0(2)- 10 В
/0(4) -20мА |
| Максимальный ход | 60 мм | 60 мм | 60 мм |
| время работы | 92 секунды | 90 секунд | 90 секунд |
| Уровень защиты | IP54 | IP54 | IP54 |
| Функция самопроверки поездки | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация |
| Функция ручного управления | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация |
| Функция приложения Bluetooth | Необязательный | Необязательный | Необязательный |
| температура окружающей среды | - 10~55℃ | - 10~55℃ | - 10~55℃ |
| Вес (кг) | 6,65 | 6,85 | 6,85 |

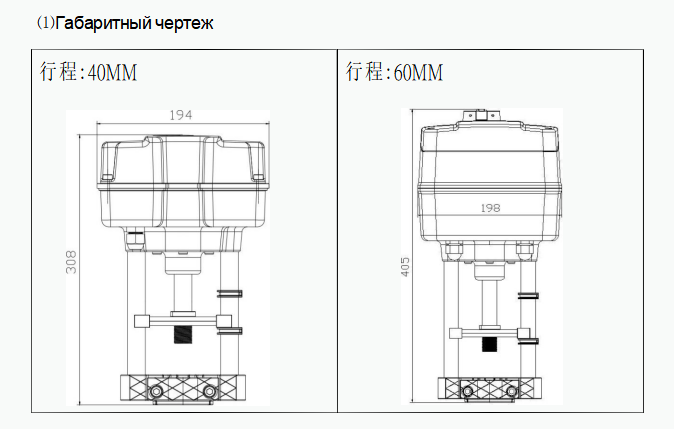

Инструкции по установке:
предупреждать:Перед установкой обязательно внимательно прочитайте и строго следуйте инструкции!
Не включайте питание во время механического монтажа во избежание механических повреждений!
При установке тяжелого привода соблюдайте осторожность, чтобы избежать травм и повреждения изделия!
Инструменты для установки:
Шестигранный ключ на 6 мм.
Гаечный ключ с открытым зевом на 24 мм.
Плоская отвертка 3 мм.

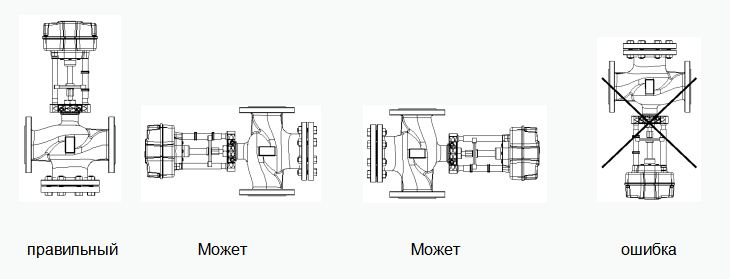

Уведомление:Электрический привод должен быть установлен вертикально вверх и не может быть установлен вверх дном.
В месте установки должно быть предусмотрено пространство для технического обслуживания, чтобы облегчить последующую регулировку и техническое обслуживание.
предупреждать:
Категорически запрещается подключать электропитание в процессе установки!
Опасность:
Категорически запрещается разбирать электропривод без разрешения. Неправильная эксплуатация может привести к травмам!
Уведомление:

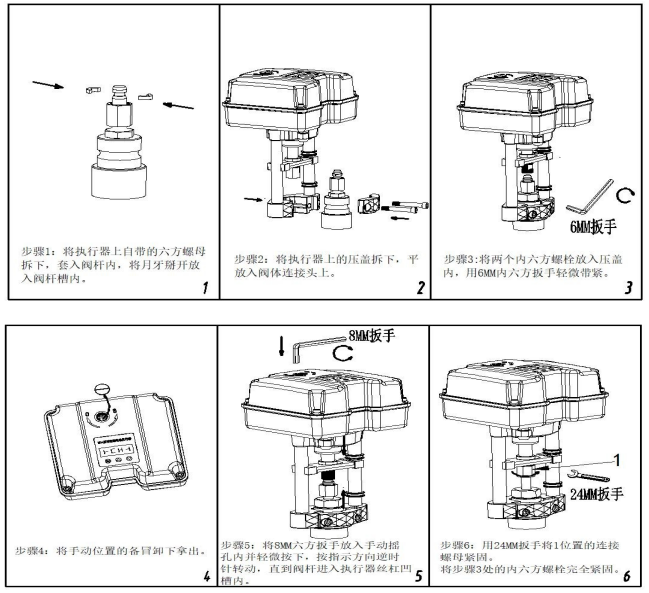

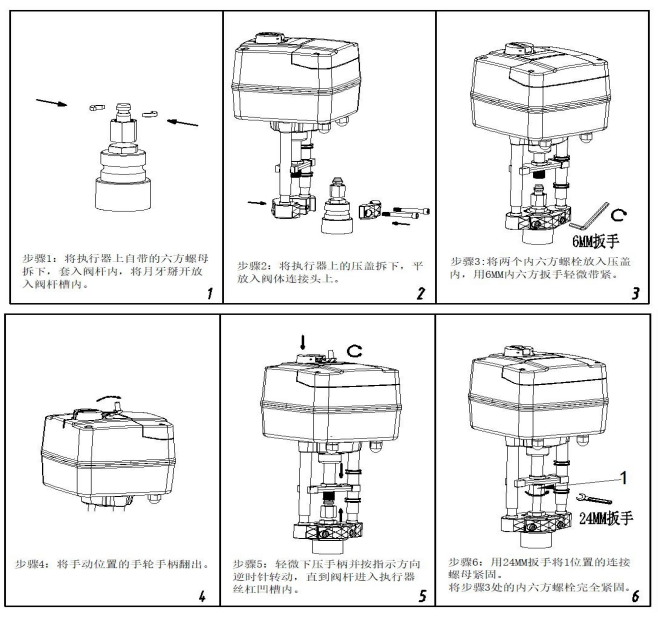

Шаг 3 При подсоединении привода к корпусу клапана не затягивайте сразу крепежные болты!

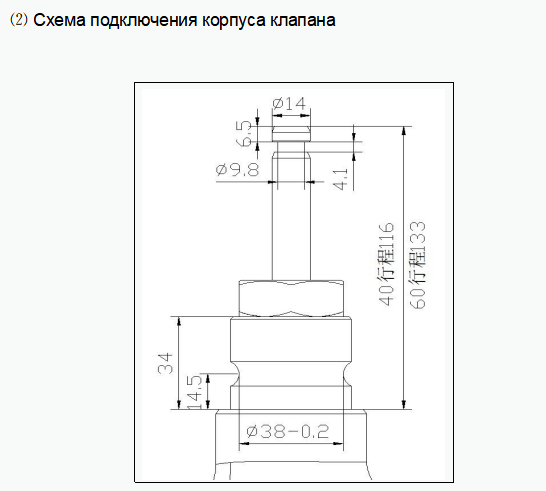

60- тактного привода к штоку клапана сначала откройте рукоятку маховика, нажмите вниз и поверните маховик для соединения со штоком клапана , затяните соединительную гайку, а затем затяните болт, соединяющий привод с корпусом клапана!
Если необходимо установить водонепроницаемую защитную крышку, привод необходимо установить вертикально вверх. Самопроверку следует завершить после включения питания , а после тестирования рабочее состояние должно быть нормальным. Водонепроницаемую защитную крышку следует установить после всех отладочных работ. и установка завершена!
Направление защитной крышки должно быть вертикально вверх, отверстием вниз !
Во время установки следует обратить внимание на то, чтобы оставить достаточно места для последующего обслуживания.
Если во время использования вы столкнулись с механической неисправностью, оставьте это профессиональным специалистам.
Рабочие параметры:
Рабочее напряжение:AC/DC24V
Входной сигнал:0-10 В/2-10 В/0-20 мА/4-20 мА
Выходной сигнал:0-10 В/2-10 В/0-20 мА/4-20 мА

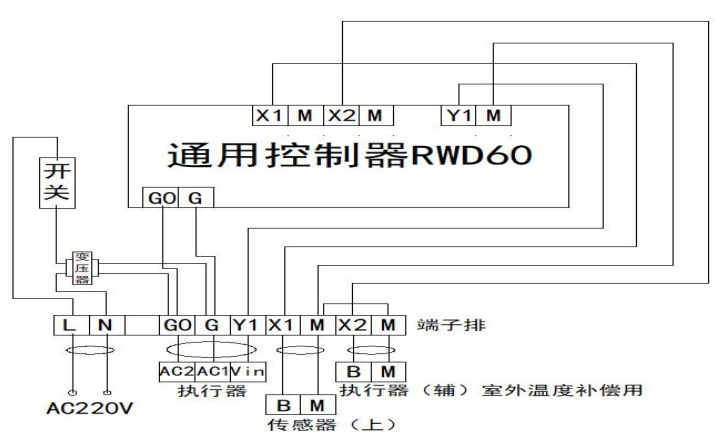

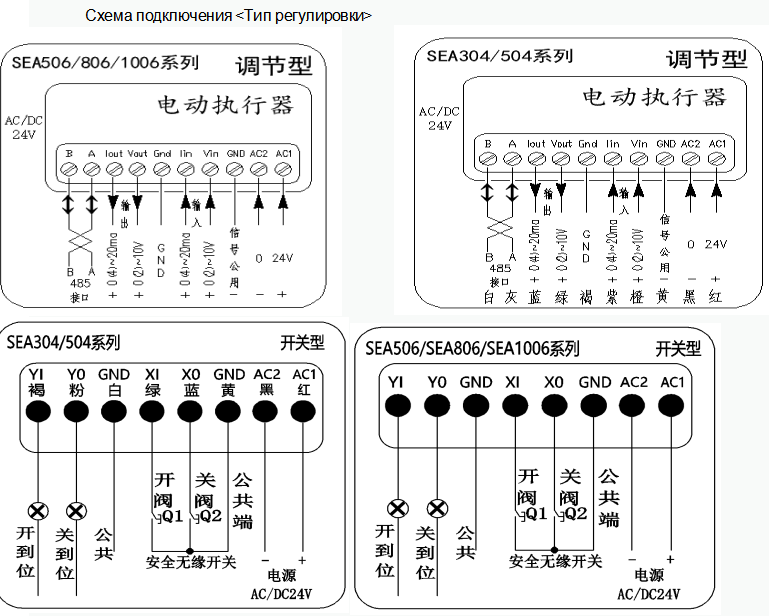

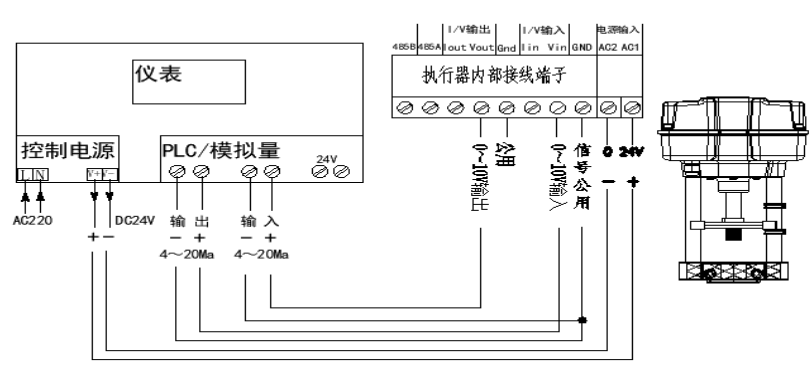

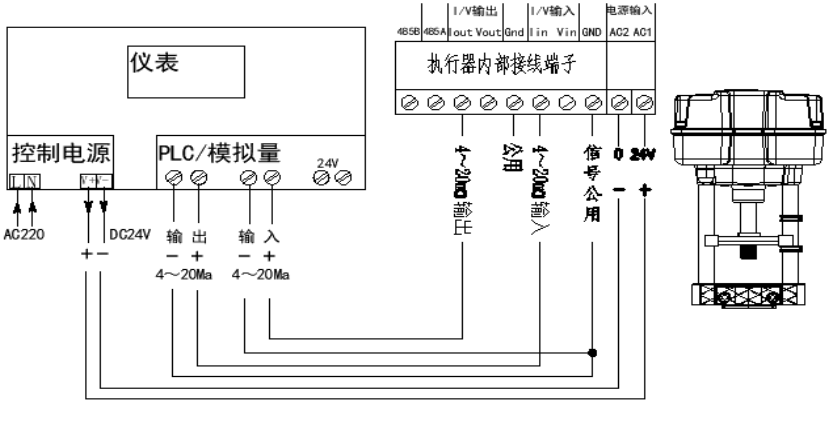

Инструкции по аналоговому подключению:
Примечание:Привод имеет двухканальную конфигурацию с независимыми каналами для управления и обратной связи по сигналам напряжения и тока.
Uin представляет входной сигнал напряжения, а Uout представляет выходной сигнал напряжения.
Iin представляет текущий входной сигнал, а Iout представляет текущий выходной сигнал.
Схема подключения типа переключателя <пассивное контактное управление безопасности>
Рабочее напряжение:AC/DC24V.
Особенности:Изоляция питания и сигнала, безопасное управление сигналом.
С функцией безграничного контактного выхода, открытым положением и закрытым положением.
Рабочий источник питания переменного/постоянного тока 24 В.
AC1 AC2 входная мощность.
XO – сигнал закрытия клапана.
XI – сигнал открытия клапана.
Сигнал обратной связи закрытия клапана YO: когда открытие клапана равно 0, выводится отрицательный сигнал, и YO подключается к GND.
Клапан YI открывает сигнал обратной связи. Когда открытие клапана равно 100, выводится отрицательный сигнал, и YI и GND соединяются.

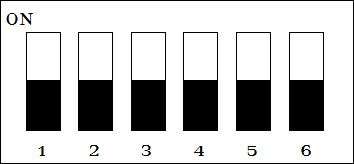

Определение DIP-переключателя (на рисунке показан белый DIP-переключатель в положении ВЫКЛ.)
Примечание:Перед включением питания установите DIP-переключатель в соответствующее положение в соответствии с реальной ситуацией.Во время работы запрещается перемещать DIP-переключатель.
| Наберите | Функция | Описание функции значения настройки | |
|
1 |
Быстрые и медленные настройки функций | НА | Быстрый режим |
| ВЫКЛЮЧЕННЫЙ | медленный режим | ||
|
2 |
функции направления движения | НА | Положительный эффект |
| ВЫКЛЮЧЕННЫЙ | реакция | ||
|
3 |
Дистанционная настройка аналоговых функций | НА | связь /485 |
| ВЫКЛЮЧЕННЫЙ | Аналоговый режим | ||
|
4 |
функций напряжения и тока | НА | текущий режим |
| ВЫКЛЮЧЕННЫЙ | режим напряжения | ||
|
5 |
сигнала напряжения и тока | НА | Когда выбрано положение ВКЛ, текущий сигнал составляет 0 (4) ~ 20 мА. |
| ВЫКЛЮЧЕННЫЙ | Когда выбрано положение ВЫКЛ, сигнал напряжения составляет 0 (2) ~ 10 В постоянного тока. | ||
|
6 |
Настройки функции кривой | НА | Линейная регулировка |
| ВЫКЛЮЧЕННЫЙ | Процентная корректировка | ||
Отладка продукта:
1.При первом включении режим самотестирования запускается автоматически. Привод сначала перемещается вниз к самому нижнему концу клапана, а затем автоматически перемещается вверх к самому верхнему концу клапана. После завершения автоматически устанавливается конечное положение. В это время исполнительный механизм переходит в рабочий режим и начинает реагировать на управляющий сигнал.
Если вам нужно электрическое ручное управление, нажмите кнопку ручного переключения / Через 3 секунды привод остановится в своем текущем положении и перестанет реагировать на любые управляющие сигналы. Световой индикатор всегда горит. Нажимайте клавиши вверх и вниз соответственно, чтобы контролировать направление вращения штока клапана. Нажмите кнопку ручного переключения еще раз / Через 3 секунды индикатор погаснет, и он перейдет в автоматический режим, а ручные клавиши вверх и вниз недействительны.
2.Чтобы обеспечить безопасную работу, этим приводом можно управлять механически вручную при отключении питания, чтобы не прерывать процесс регулировки. Поверните ручную ручку по часовой стрелке, чтобы шток клапана поднялся, и поверните ручную ручку против часовой стрелки, чтобы поднять шток клапана. вниз. Метод работы можно увидеть на рисунке ( 3 ) этапов установки.
3.Защита положения: проверьте, есть ли значение в текущем положении. Если да, повторно отрегулируйте привод и одновременно нажмите клавиши вверх и вниз для сброса. Для получения подробной информации следуйте инструкциям кода.
4.Привод не может быть закрыт или открыт на месте. Проверьте, переключен ли цифровой дисплей в «локальный» режим . Если нет, проверьте, не ослаблены ли входящие провода. Если провода и другие аспекты в порядке, пожалуйста. проверьте внутреннюю часть корпуса клапана. Есть ли какие-либо посторонние предметы, застрявшие в сердечнике клапана, которые невозможно закрыть или открыть? Как правило, посторонние предметы вызваны сварочным шлаком, и после очистки он может работать нормально?

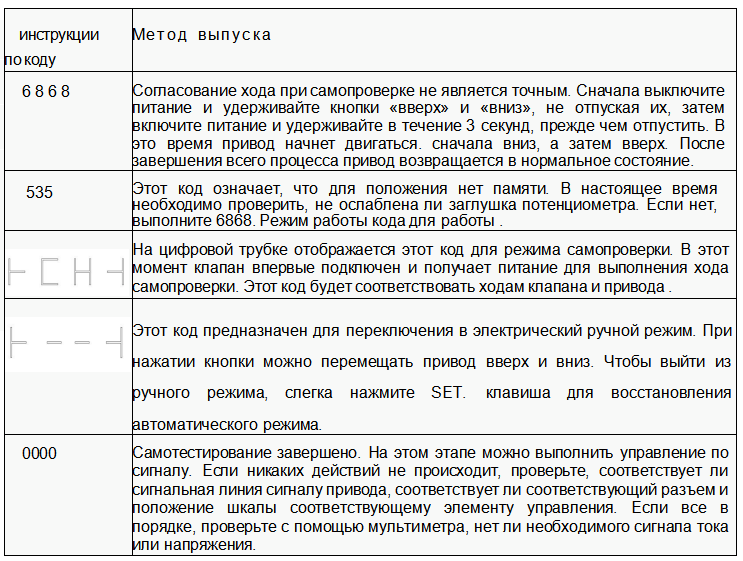

Инструкции по коду:
Примечание:Если появится следующий код, следуйте методу выпуска.
напоминать:
Настоящее руководство пользователя используется только в качестве справочного материала по использованию данного продукта. Подробные технические требования требуют технической связи между обеими сторонами для уточнения. Это руководство пользователя может быть изменено и обновлено по различным причинам в будущем, и все пользователи могут не быть уведомлены об изменениях. Пожалуйста, поймите! Спасибо за использование!
