Встроенный интеллектуальный энергетический регулирующий клапан используется в системах водоснабжения для регулирования расхода и регулирования энергии, таких как системы отопления, кондиционирования воздуха и других системах. Благодаря регулированию он может поддерживать расход, необходимый по...
Встроенный интеллектуальный энергетический регулирующий клапан используется в системах водоснабжения для регулирования расхода и регулирования энергии, таких как системы отопления, кондиционирования воздуха и других системах. Благодаря регулированию он может поддерживать расход, необходимый пользователям для отопления или охлаждения, устранять неравномерность нагрева и охлаждения. и улучшить качество отопления и охлаждения кондиционеров.
Состав продукта:
Встроенный энергетический интеллектуальный регулирующий клапан состоит из встроенного прибора обнаружения и регулирующего клапана.
Встроенные средства обнаружения включают в себя:
1.Расход:расход в одном направлении (ультразвуковой расходомер).
2.Температура:1 канал подачи температуры, 1 канал возврата температуры.
3.Давление:1 давление подачи, 1 давление возврата (требуется специальная настройка).
Регулирующий клапан:
Регулирующий клапан оснащен эксцентриковым полусферическим регулирующим клапаном.
Метод регулировки:
Встроенный интеллектуальный энергетический регулирующий клапан используется в системах водоснабжения, которые выполняют регулировку потока или энергии, таких как отопление, кондиционирование воздуха и другие системы. В зависимости от различных условий работы можно выбрать регулировку расхода, регулировку энергии или ручную регулировку, чтобы сохранить работу в помещении. Температура, подходящая для человеческого тела.
Примечание:Встроенный интеллектуальный регулирующий клапан энергопотребления устанавливается на стороне подачи или обратной воды, и изменения, вызванные регулировкой, будут разными.
Регулировка расхода:
Для измерения расхода используется ультразвуковой датчик, а расход регулируется путем изменения проходного сечения клапана. Для обычных регулирующих клапанов трубопроводная сеть отопления и кондиционирования представляет собой замкнутую трубопроводную сеть, а расход. Состояние воды в основном находится в области квадрата сопротивления, в это время сопротивление на пути пропорционально квадрату скорости. Обычные продукты, которые используют регулировку перепада давления на основе этого принципа, имеют проблему больших ошибок управления и измерения. Этот продукт контролирует открытие клапана, определяя фактический поток внутри трубопровода в режиме реального времени. Это позволяет добиться очень точного эффекта регулирования, чего трудно достичь с помощью традиционных регулирующих клапанов.
Регулирование энергетики:
Регулирование энергии делится на регулирование тепла и регулирование холодопроизводительности. Теплоснабжение используется для отопления, а холодопроизводительность используется для кондиционирования и охлаждения в соответствии с заданной разницей температур △T (△T = температура подаваемой воды-температура обратной воды). Встроенный интеллектуальный регулирующий клапан энергопотребления регулируется в зависимости от размера отверстия, скорость потока, достигающего конечной точки пользователя, изменяется, тем самым регулируя температуру в помещении. Таким образом, фактическая разница температур ΔT поддерживает заданную разницу температур ΔT. регулировка разницы температур.
Ручная регулировка:
В зависимости от фактических условий работы и опыта открытие клапана вводится вручную, и скорость потока V изменяется соответствующим образом. Таким образом, скорость потока, достигающая конечной точки пользователя, изменяется, тем самым регулируя температуру в помещении.
Характеристики продукта:
1.Отрегулируйте автоматический баланс водной системы для поддержания заданного расхода или заданной энергии.
2.Устранить гидравлический дисбаланс в системе водоснабжения, поддерживать поток, необходимый пользователям для отопления и охлаждения, решить проблему неравномерного нагрева и охлаждения, а также повысить квалификационную скорость обогрева и кондиционирования воздуха при комнатной температуре.
3.Устранить плохой режим работы «большая скорость потока и небольшая разница температур», улучшить коэффициент энергоэффективности и обеспечить энергосберегающую работу.
4.Интегрированный энергетический интеллектуальный регулирующий клапан имеет превосходную функцию электрической регулировки, стабильную регулировку и хорошие характеристики регулировки.
Технические характеристики:
Встроенный энергетический интеллектуальный регулирующий клапан соответствует следующим техническим характеристикам:
| Калибр | Ду50-Ду100 |
| Максимальное рабочее давление | 1,6 МПа. |
| Точность измерения | 2,0 |
| Точность управления | 5,0% |
| Датчик температуры | Pt1000, класс B |
| Интерфейс связи | MBus, RS485, NBIOT, 4G. |
| Дисплей | разрешение 192*96, китайское меню. |
| Источник питания | 24 В постоянного тока, 220 В переменного тока. |
| Максимальный рабочий ток | 1,5 А, ток в режиме ожидания ,1 А |
| Средняя температура | 0 ~ 80 ℃ |
| Температура окружающей среды | -20~60℃, относительная влажность: ≤95% |
| Уровень защиты | IP65, IP68 |
установочных размера:
предупреждать:Для обеспечения безопасной эксплуатации оборудования необходимо соблюдать все инструкции, касающиеся установки, эксплуатации и условий эксплуатации.

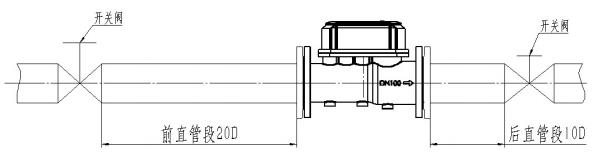

Способ установки:
1.Встроенный энергетический интеллектуальный регулирующий клапан может быть установлен на стороне подачи или обратной воды. Как правило, рекомендуется устанавливать систему на стороне обратной воды.
2.Встроенный энергетический интеллектуальный регулирующий клапан не имеет функции отключения, поэтому необходимо установить дополнительный запорный клапан.
3.Диапазон перепада давления:от 20 до 300 кПа. Когда перепад рабочего давления в системе превышает 300 кПа, во избежание шума следует принять меры по уменьшению перепада давления.
4.Максимальная рабочая температура:80 ℃.
5.Уровень сопротивления давлению PN (МПа):1,6 МПа.
Способ подключения:

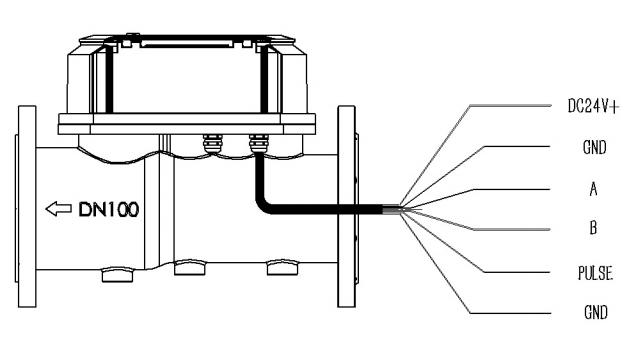

Шестижильный провод прибора показан в следующей таблице способов подключения:
| Номер провода | определение | Способ подключения |
| DC24V+ | 24 В постоянного тока, положительный |
Интерфейс внешнего источника питания 24 В постоянного тока |
| GND | 24 В постоянного тока, отрицательный | |
| A | 484 Связь А |
Внешний интерфейс связи 485 |
| B | 484 Связь Б | |
| PULSE | Импульсный выход положительный | Интерфейс импульсного выхода
(Использовать только для проверки) |
| GND | Импульсный выход отрицательный |

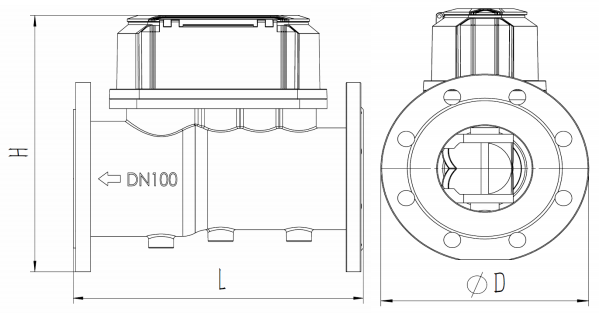

Размеры оборудования:

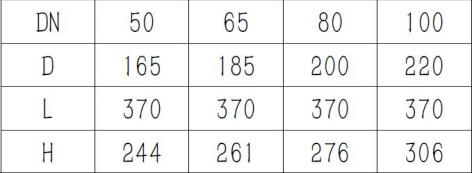

Встроенный энергетический интеллектуальный регулирующий клапан имеет различные диаметры и размеры:длина (L), высота (H) и глубина (D).

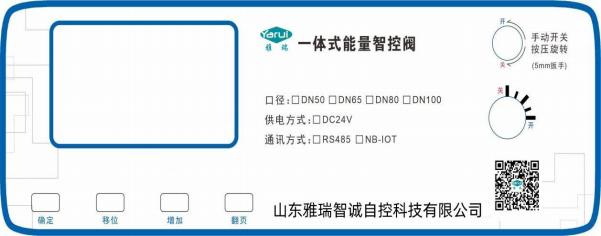

Описание панели:
предупреждать:Для обеспечения безопасной эксплуатации оборудования необходимо соблюдать все инструкции, касающиеся установки, эксплуатации и условий эксплуатации.
Описание панели:
| этикетка | проект | иллюстрировать |
|
1 |
Отображать |
Отображение состояния управления клапаном; состояние рабочего состояния; информация о тревоге и т. д. |
|
2 |
Клавиша Shift |
Когда отображаются рабочие условия, нажмите и удерживайте, чтобы отобразить интерфейс режима управления клапаном;
При изменении настроек нажмите и удерживайте, чтобы обернуть измененные элементы; При изменении цифр короткое нажатие используется для перемещения и установки положения курсора. |
|
3 |
добавить ключ |
Когда отображаются условия работы, нажмите и удерживайте, чтобы просмотреть исторические данные и условия работы в реальном времени;
Используется для увеличения значения при изменении чисел. |
|
4 |
ОК, клавиша |
В интерфейсе рабочего режима нажмите и удерживайте, чтобы войти в интерфейс программирования;
Подтвердите измененные настройки; При изменении настроек используется для входа в текущий элемент настройки. |
|
5 |
Клавиша Shift |
Короткое нажатие для перелистывания страниц;
Длительное нажатие для возврата на предыдущую страницу. |
Примечание:Клавиши представляют собой фотоэлектрические индукционные клавиши.Каждое нажатие клавиши собирает свет, отраженный пальцем, поэтому каждый раз.
После нажатия клавиши необходимо отвести палец от отражающей области и не блокировать при движении пальца другие клавиши.
Таблица 1
| серийный номер | общий проект |
Подпроект |
объем |
единица |
||
| 1 |
клапан |
режим управления |
Руководство | |||
| 2 | Установить открытие | Установленное значение открытия | 0-100.00 | % | ||
| 3 | поток | Заданное значение расхода | 0-9999.9 | m3/h | ||
| 4 | нагревать | Уставка нагрева | 0-9999.9 | GJ/h | ||
| 5 | обогрев | Целевое значение нагрева | 0-150 | ℃ | ||
| 6 | разогревать | Целевое значение восстановления температуры | 0-150 | MPa | ||
| 7 | давление питания | Целевое значение давления питания | 0-9.999 | MPa | ||
| 8 | Обратное давление | Целевое значение противодавления | 0-9.999 | MPa | ||
| 9 | разница температур | Целевое значение разницы температур | 0-99.99 | ℃ | ||
| 10 | разница давления | Целевое значение перепада давления | 0-9.999 | MPa | ||
| 11 |
поток |
Место установки | Водоснабжение/обратная вода | |||
| 12 | Режим измерения | Расход/тепло/холодопроизводительность | ||||
| 13 | калибр | DN50-100 опционально | ||||
| 14 | расходомерная единица | м3/ч, л/ч, т/ч, кг/ч опционально | ||||
| 15 | тепловая единица | GJ/h、MJ/h、MW/h、KW/h | ||||
| 16 | коэффициент текучести | 0-99.9999 | ||||
| 17 | скорость резекционного потока | 0-9.999 | m/s | |||
| 18 | смена биоритмов в стоячей воде | -9999～+9999 | ps | |||
| 19 |
поправка на коэффициент |
Расход 1 | Коэффициент расхода 1 |
Скорость потока: 0-9,999
Коэффициент: 0-99,9999 |
m/s |
|
| 20 | Расход 2 | Коэффициент расхода 2 | ||||
| 21 | Расход 3 | Коэффициент расхода 3 | ||||
| 22 | Расход 4 | Расход 4 фактора | ||||
|
23 |
температура |
обогрев |
Тип отопления |
Pt1000-1/Pt1000-2/температура 1/температура 2/485/заданное значение | ||
| 24 | Настройка нагрева | 0-99.99 | ℃ | ||
| 25 | Адрес отопления | 0-999 | |||
| 26 | Сбой отопления | настройки/среднее/0 | |||
| 27 | Отопление по счетчику | 0-99.99 | ℃ | ||
|
28 |
разогревать |
Тип подогрева |
Pt1000-1/Pt1000-2/температура 1/температура 2/485/заданное значение | ||
| 29 | Настройка температуры | 0-99.99 | ℃ | ||
| 30 | Адрес восстановления | 0-999 | |||
| 31 | Сбой потепления | 0-99.99 | ℃ | ||
| 32 |
давление |
давление питания |
Тип подачи давления | Давление 1/Давление 2/Заданное значение | |
| 33 | Настройка давления питания | 0-99.999 | MPa | ||
| 34 | Адрес источника давления | 0-9999 | |||
| 35 |
Обратное давление |
Тип противодавления | Давление 1/Давление 2/Заданное значение | ||
| 36 | Настройка обратного давления | 0-99.999 | MPa | ||
| 37 | Адрес противодавления | 0-9999 | |||
| 38 |
коммуникация |
Адрес Modbus | 0-999 | ||
| 39 | скорость передачи данных | 1200/2400/4800/9600 | |||
|
40 |
IP-адрес сервера |
Server |
***.***.***.*** |
||
| 41 | порт | NB Port | 0-99999 | ||
| 42 | Интервал передачи NB | 0-999 | min | ||
| 43 |
выход |
импульсный режим | поток/тепло | ||
| 44 | Импульсный эквивалент | 0-9999.999 | L/MJ | ||
| 45 | Пульсовый тест | 0-5000 | P/s | ||
| 46 | Импульсный переключатель | закрыть/открыть | |||
| 47 |
система |
год месяц день час минута секунда | |||
| 48 | Время подсветки | 0-99 | min | ||
| 49 | Контраст | 0 | % | ||
| 50 | калибровка | Используется для калибровки нулевой точки энкодера и платинового сопротивления по полной шкале. | |||
| 51 | Прозрачный | Очистка накопленного расхода, накопленного тепла, записей истории и записей об отключении электроэнергии, восстановление заводских настроек; | |||
Обслуживание на дому:
Продукция нашей компании строго реализуется в соответствии с национальными правилами в отношении трех гарантий. Если гарантийный срок превышает гарантийный срок или не попадает в рамки гарантии, мы все равно предоставим вам хорошее обслуживание. Если вы недовольны продажами, обслуживанием, зарядкой, отношением к обслуживанию, поставкой запчастей и т. д., сообщите об этом продавцу в вашем регионе или непосредственно в штаб-квартиру продаж нашей компании в письменной форме, по телефону и т. д. Каждый продавец или компания будет убедитесь, что ваше мнение учитывается разумно и в полной мере.
